Hướng dẫn đấu nối, lắp đặt và sử dụng Bộ giám sát tín hiệu âm thanh 16 kênh TOA MP-16 và một số lưu ý cho kỹ sư lắp đặt

Mô tả chức năng bộ giám sát tín hiệu âm thanh 16 kênh MP-16

Tương tự như bộ MP-210-AS, trong hệ thống âm thanh đôi khi chúng ta cần phải theo dõi mức tín hiệu, trạng thái ra của amply hoặc zones và nghe nội dung 1 zones nào đó, thì chúng ta nên sử dụng bộ giám sát tín hiệu

Và mộ trong các thiết bị đó là MP16, với các đặc điểm chính như sau:

• Hỗ trợ 16 kênh với đèn hiển trạng thái tín hiệu cả 16 kênh đồng thời

• Hỗ trợ nghe âm thanh từ loa trở kháng thấp ( 8 Ω) và trở kháng cáo 100V

• Hiện thị mức tín hiệu ra 1.6 - 100 V (loa trở kháng cao) hoặc công suất ra 0.3 - 1200 W (loa trở kháng thấp)

• Tích hợp sẵn loa 3W và có ngõ ra tai nghe ( 8 Ω)

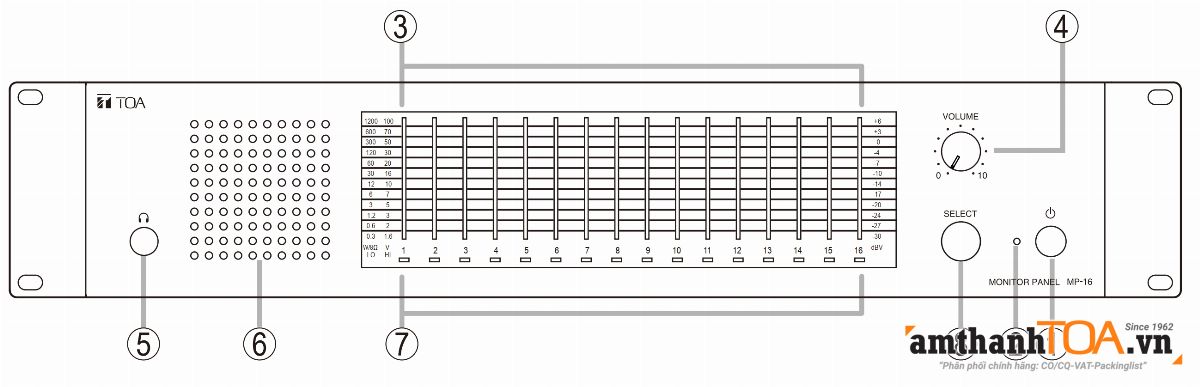

Cấu tạo chính bộ giám sát tín hiệu âm thanh 16 kênh MP-16

• (1): Công tắc bật nguồn

• (2): Đèn báo trạng thái bật thiết bị

• (3): Đèn LED hiện thị mwucs tín hiệu từng kênh (16 kênh)

• (4): Chỉnh âm lượng to/nhỏ sẽ phát ra loa số  (6)

• (5): Lỗ cắm tai nghe, chuẩn 6 ly

• (6): Loa tích hợp, phát nội dung các kênh, và chọn kênh qua nút (8)

• (7): Đèn LED hiện thị kênh, đèn sáng khi kênh đó được chọn để phát ra loa (6), thay đổi kênh qua nút (8)

• (8): Núm xoay chọn kênh phát ra loa số  (6)

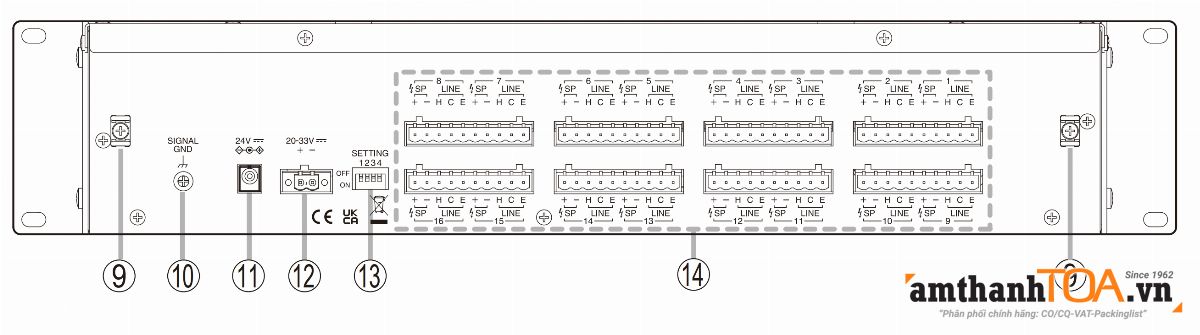

• (9): Chân giữ cáp

• (1): Tiếp địa cho máy

• (11): Nguồn nuôi 24V DC từ AD-246

• (12): Nguồn từ các thiết bị cấp tổng: Như FV-200PS-AS hoặc VX-3000DS

• (13): Phím cài đặt chức năng

• (14): Ngõ vào tín hiệu cho từng kênh: Có thể là mức tín hiệu vào dạng HCT hoặc tín hiệu ra loa từ tăng âm

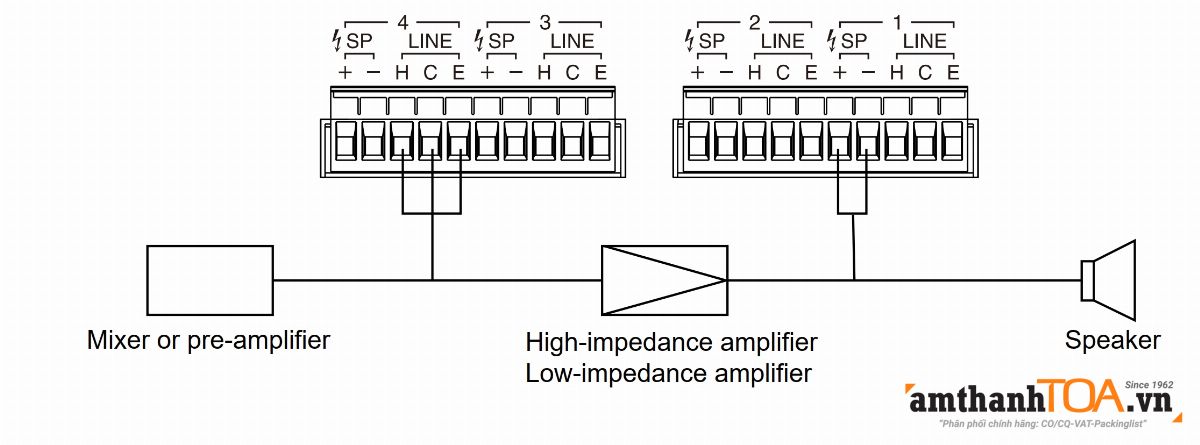

Cách đấu nối, lắp đặt bộ giám sát tín hiệu âm thanh 16 kênh MP-16

Tuỳ vào nhu cầu theo dõi âm thành Zones, hay tăng âm, bạn có thể kết nối theo sơ đồ sau và chỉ sử dụng 1 trong hai

• Nếu theo dõi tín hiệu ra từ Mixer hoặc processor, vui lòng đấu cổng HCE

• Nếu theo dõi tín hiệu ra loa, vui lòng đấu cổng SP
