RM-500 micro đa nhiệm trong hệ VX-3000 và để kết nối, sử dụng micro này chúng ta cần chú ý một số điểm như như sau

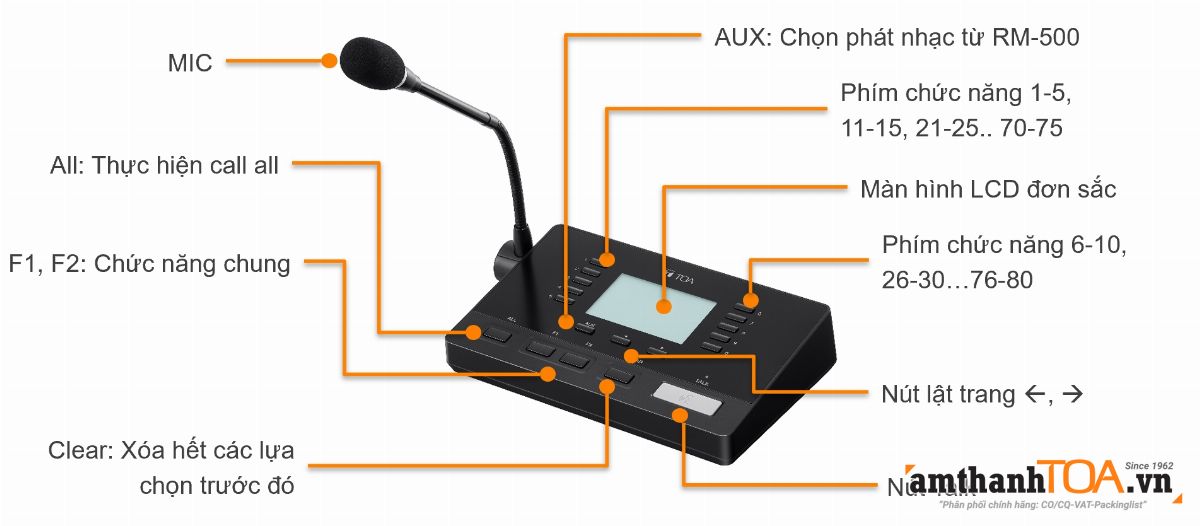

Chức năng và cổng kết nối trên RM-500

Hướng dẫn sử dụng, cấu hình Micro chọn vùng TOA RM-500

Các phím chức năng: AUX, ALL, Clear, Talk: Chỉ có thể lựa chọn chức năng mặc định sẵn trên phần mềm
Các phím số và F1, F2: Có thể cấu hình đa dạng, tùy vào yêu cầu sử dụng
Các phím chuyển trang, lật trang: không thay đổi được chức năng
Có thể chọn nhiều nút 1 lần gọi bằng cách ấn lần lượt nhiều lần, sau đó ân Talk
Xóa nhanh tất cả lựa chọn. Ấn nút Clear (cần cài đặt trên phần mềm)

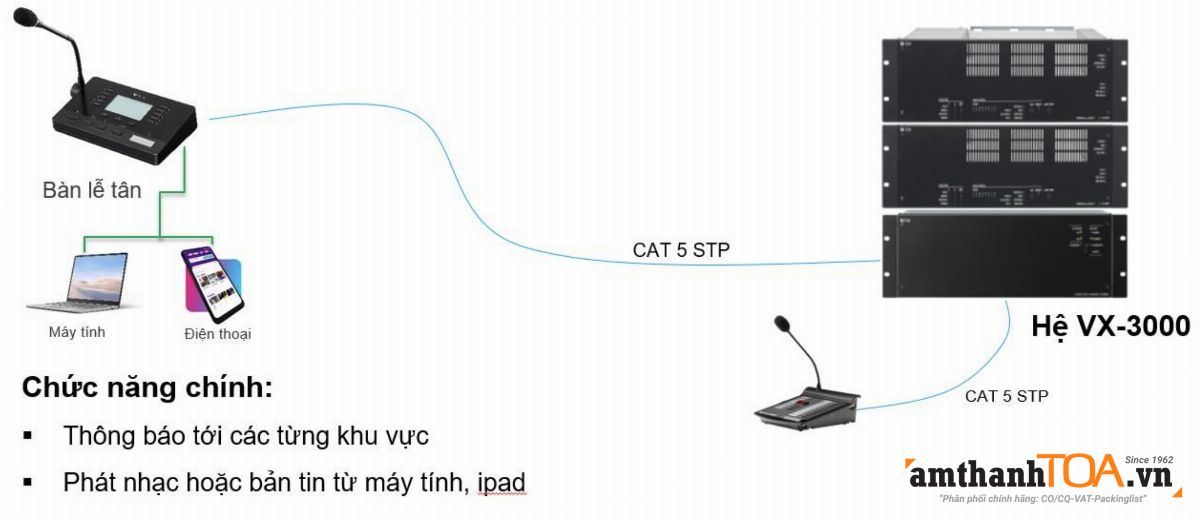

Hướng dẫn sử dụng, cấu hình Micro chọn vùng TOA RM-500

Control input: Có thể kết nối và cài đặt tính năng bất kỳ như báo cháy, báo động, kích hoạt hệ thống từ xa
Control output: Điều khiển mở cổng, mở cửa
AUX: ngõ vào âm thanh, phát nhạc nền trực tiếp tại lễ tân hoặc các bản tin thông báo, quảng cáo mà không cần về phòng kỹ thuật

Hướng dẫn sử dụng, cấu hình Micro chọn vùng TOA RM-500

Cấu hình, vài đặt Micro RM-500 trong hệ VX-3000

Để cấu hình cài đặt được RM-500M và hệ thống VX-3000 có thể nhận được thiết bị mới này, chúng ta cần

Cập nhật phần mềm mới nhất để cài đặt
Cập nhật firmware mới nhất cho VX-3004F, VX-3008F, VX-3016F.

Vui lòng xem hướng dẫn chi tiết các cập nhật tại bài viết này: https://toavietnam.net/article-310-huong-dan-cap-nhat-phan-mem-vx-3004f-vx-3008f-va-vx-3016f.html

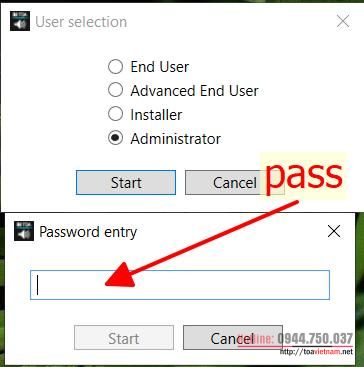

Bước 1: Mở phần mềm VX-3000 mới nhất và chọn chế độ Administrator như dưới (pass mặc định: administrator)

Bước 2: Khai báo RM-500 và cài đặt ID mặt dưới của RM-500 như các bộ RM-300X khác

Hướng dẫn sử dụng, cấu hình Micro chọn vùng TOA RM-500

(1): Khai báo các thiết bị cơ bản
(2): Khai báo RM-500 vào trong hệ thống
(3): Chọn các thông số cơ bản cho RM-500 như: Số trang (page number - tối đa 8), Vị trí kết nối và ID (Connect unit), Cổng kết nối (RS-Link A)
(4): Xác nhận các cài đặt

Bước 3: Gán chức năng cho RM-500

Hướng dẫn sử dụng, cấu hình Micro chọn vùng TOA RM-500

Để cài đặt được RM-500 chúng ta cũng phải thực hiện việc khai báo group zones (pattern settings) hoặc khai báo các ngõ vào cho VX-3000

(1): Chọn cài đặt các thông số thiết bị trong hệ VX-3000
(2): Cài đặt cho bàn gọi, lưu ý chọn đúng thiết bị RM-500 thông qua ID của VX-30xx và ID của RM đã cài đặt ở bước 1
(3): Chọn phím sẽ cài đặt và có thể đổi tên, lưu ý tiếng Việt không dấu
(4): Chọn chức năng sẽ thực hiện
(5): Chọn nhiệm vụ cụ thể
