FV-200PP-AS là Bộ mixer tiền khuếch đạicho Hệ thống Âm thanh Công cộng Khẩn cấp dòng FV-200. FV-200PP-AS được trang bị chức năng tiền khuếch đại và cho phép đầu ra âm thanh có thể được thiết lập theo thứ tự ưu tiên trong âm thanh thông báo.

Mặt trước Bộ mixer tiền khuếch đại FV-200PP-AS

1. Kiểm soát Âm lượng (Volume Control)

Điều chỉnh âm lượng cho từng đầu vào âm thanh. Xoay núm điều khiển theo chiều kim đồng hồ để tăng âm lượng và xoay ngược chiều kim đồng hồ để giảm âm lượng.

Các núm điều khiển được sắp xếp từ trái sang phải như sau:

• INPUT 1~4: Điều chỉnh âm lượng của các đầu vào MIC/LINE 1 – 4 ở bảng điều khiển phía sau.

• AUX 1~2: Điều chỉnh âm lượng của các đầu vào AUX 1 – 2 ở bảng điều khiển phía sau.

2. Kiểm soát Âm sắc (Tone Control)

Điều chỉnh các tần số cao và thấp của đầu ra. Các tần số sẽ được tăng cường khi xoay núm điều khiển theo chiều kim đồng hồ và giảm bớt khi xoay ngược chiều kim đồng hồ. Các núm điều khiển được sắp xếp từ trái sang phải như sau:

• BASS (Âm trầm)Điều chỉnh các tần số thấp của đầu ra nhạc nền (BGM Output) ở bảng điều khiển phía sau.

• TREBLE (Âm cao)Điều chỉnh các tần số cao của đầu ra nhạc nền (BGM Output) ở bảng điều khiển phía sau.

3. Đèn chỉ báo nguồn (Power Indicator)

Đèn sẽ sáng khi thiết bị được cấp nguồn và model FV-200PP-AS đã sẵn sàng hoạt động

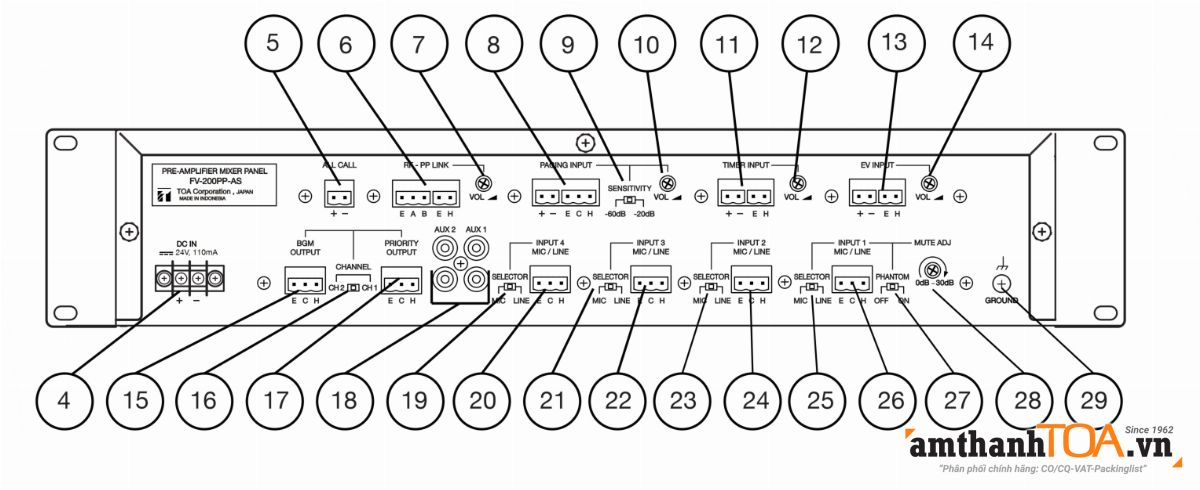

Mặt sau  Bộ mixer tiền khuếch đại FV-200PP-AS

4. Cổng đầu vào nguồn DC (DC Power Input Terminal)

Kết nối cổng này với nguồn điện 24 V DC. Nguồn được cung cấp từ thiết bị FV-200PS-AS (Sử dụng đầu nối vít M3; khoảng cách vách ngăn: 6.4 mm).

5. Cổng ALL CALL (ALL CALL Terminal)

Kết nối cổng này với thiết bị FV-200RF-AS.

6. Cổng liên kết RF-PP (RF-PP LINK Terminal)

Kết nối cổng này với thiết bị FV-200RF-AS (0 dBV, 600Ω, cân bằng, khối đầu nối 3P cho âm thanh).

7. Âm lượng đầu vào RF (RF Input Volume)

Điều chỉnh âm lượng đầu vào từ FV-200RF-AS. Xoay theo chiều kim đồng hồ để tăng âm lượng và ngược chiều kim đồng hồ để giảm âm lượng.

8. Cổng đầu vào Paging (Paging Input Terminal)

Kết nối tín hiệu âm thanh và điều khiển từ các thiết bị thông báo (như thiết bị paging điện thoại) vào cổng này. Tín hiệu sẽ được phát khi các cổng điều khiển đóng lại.

• Âm thanh: Có thể lựa chọn -60 dB / -20 dB, 600Ω, cân bằng.

• Điều khiển: Điện áp hở: 24 V DC; dòng ngắn mạch: dưới 2 mA.

• Sử dụng khối đầu nối 3P cho âm thanh và 2P cho điều khiển.

9. Công tắc chọn độ nhạy đầu vào Paging (Paging Input Sensitivity Selector Switch)

Thiết lập độ nhạy đầu vào cho cổng Paging (8) ở mức -60 dB hoặc -20 dB (Mặc định: -20 dB).

10. Âm lượng đầu vào Paging (Paging Input Volume)

Điều chỉnh âm lượng của đầu vào Paging (8). Xoay theo chiều kim đồng hồ để tăng và ngược lại để giảm.

11. Cổng đầu vào Timer (Timer Input Terminal)

Kết nối tín hiệu âm thanh và điều khiển từ thiết bị hẹn giờ. Tín hiệu này được phát với mức ưu tiên cao nhất khi các cổng điều khiển đóng lại.

• Âm thanh: -20 dB, 600Ω, không cân bằng.

• Sử dụng khối đầu nối 2P cho âm thanh và 2P cho điều khiển.

12. Âm lượng đầu vào Timer (Timer Input Volume)

Điều chỉnh âm lượng của đầu vào Timer (11).

13. Cổng đầu vào EV (EV Input Terminal)

Dùng để kết nối với FV-200EV-AS. Đầu vào này chỉ có thể sử dụng khi đang thực hiện phát tin khẩn cấp.

• -20 dBV, 600Ω, không cân bằng.

14. Âm lượng đầu vào EV (EV Input Volume)

Điều chỉnh âm lượng của đầu vào EV (13).

15. Cổng đầu ra BGM (BGM Output Terminal)

Tín hiệu từ các đầu vào MIC/LINE 1~4 và AUX 1, 2 được trộn và xuất ra tại đây. Kết nối cổng này với bộ khuếch đại công suất (amply) để phát nhạc nền (0 dB, 600 $Omega$, cân bằng, khối đầu nối 3P).

16. Công tắc chọn chế độ đầu ra (Output Mode Selector Switch)

Thiết lập đầu ra âm thanh cho chế độ phát "CH1" (1 kênh) hoặc "CH2" (2 kênh). (Mặc định: phát 1 kênh).

17. Cổng đầu ra ưu tiên (Priority Output Terminal)

• Khi chế độ đầu ra (16) là 2 kênh: Tín hiệu đầu ra từ các đầu vào EV, Timer, Paging và RM. Kết nối với amply dành riêng cho phát tin ưu tiên.

• Khi chế độ đầu ra (16) là 1 kênh: Tín hiệu từ MIC/LINE 1~4, AUX 1, 2. Nếu các đầu vào EV, Timer, Paging hoặc RM được kích hoạt, các đầu vào MIC/LINE và AUX sẽ bị ngắt tiếng (mute).

18. Cổng đầu vào bổ trợ AUX 1, 2 (Auxiliary Input 1, 2 Terminal)

Kết nối thiết bị nhạc nền vào cổng này (-20 dB, 10 k$Omega$, không cân bằng, jack RCA 2P).

19, 21, 23, 25. Công tắc chọn độ nhạy đầu vào MIC/LINE 1-4

Thiết lập độ nhạy cho các đầu vào tương ứng thành mức MIC hoặc LINE (Mặc định: LINE).

20, 22, 24, 26. Cổng đầu vào MIC/LINE 1-4

Kết nối thiết bị nhạc nền hoặc micro vào các cổng này (-60 dB / -20 dB có thể lựa chọn, 600 $Omega$, cân bằng, khối đầu nối 3P).

27. Công tắc nguồn Phantom (Phantom ON/OFF switch)

Chọn sử dụng hoặc không sử dụng nguồn phantom cho đầu vào MIC/LINE 1 (Mặc định: OFF).

28. Âm lượng điều chỉnh ngắt tiếng (Mute Adjust Volume)

Mức độ ưu tiên của đầu vào MIC/LINE 1 sẽ ghi đè lên các đầu vào MIC/LINE và AUX khác với độ suy giảm từ 0 đến -30 dB (Mặc định: 0 dB).

29. Cổng tiếp địa chức năng (Functional Earth Terminal)

Kết nối cổng này với điểm tiếp địa của thiết bị bên ngoài nếu có tiếng ồn quá mức phát sinh khi kết nối với FV-200PP-AS. Lưu ý: Đây không phải là tiếp địa bảo vệ (tiếp địa chống giật).
