MD-300-AS là một đầu phát đa phương tiện và bộ dò đài FM xử lý kỹ thuật số. Thiết bị có khe cắm USB và thẻ SD cho phép phát nhạc MP3 và cũng có chức năng Bluetooth để nhận tín hiệu âm thanh. Bộ dò đài có khả năng lưu trữ tối đa 30 kênh. Thiết bị có thể được gắn trên giá đỡ thiết bị EIA.

Mặt trước MD-300-AS

Điều khiển từ xa MD-300-AS

Mặt sau MD-300-AS

1. Công tắc nguồn (Power Switch)

Nhấn công tắc để bật nguồn và nhấn lại một lần nữa để tắt nguồn.

2. Khe cắm thẻ nhớ SD (Slot for SD Card)

Khi cắm thẻ SD vào, màn hình sẽ hiển thị chữ "Card", số thứ tự thư mục (Folder No) và số lượng bài hát (Track Qty).

3. Khe cắm USB (Slot for USB Card)

Khi cắm USB vào, màn hình sẽ hiển thị chữ "USB", số thứ tự thư mục và số lượng bài hát.

4. Màn hình LCD (LCD Display)

Hiển thị số thứ tự bài hát và trạng thái của thẻ SD/USB/Bluetooth. Khi ở chế độ Radio (Tuner), màn hình sẽ hiển thị tần số của đài thu được.

5. IR (Mắt nhận hồng ngoại)

Nơi tiếp nhận tín hiệu điều khiển từ remote (điều khiển từ xa).

6. MODE (Chế độ)

Khi nhấn phím này liên tục, chế độ sẽ thay đổi như sau:

• Nếu đang ở USB: "USB -> TUNER"

• Nếu đang ở SD: "SD -> TUNER"

• Nếu đang ở BT (Bluetooth): "BT -> TUNER"

7. USB/SD/BT

Nhấn phím này để chuyển nhanh sang các chế độ USB, thẻ SD hoặc Bluetooth.

8. < FOLDER

Nhấn phím này để quay lại thư mục trước đó (Dành cho USB và thẻ SD).

9. FOLDER >

Nhấn phím này để chuyển đến thư mục kế tiếp (Dành cho USB và thẻ SD).

10. PLAY 1 (Phát 1 bài)

Nhấn phím này một lần, thiết bị sẽ phát duy nhất một bài rồi dừng lại. Nhấn lại một lần nữa để hủy chức năng này.

11. REPEAT (Lặp lại)

Khi nhấn phím này, chế độ phát sẽ thay đổi xoay vòng như sau: PHÁT TẤT CẢ NGẪU NHIÊN → LẶP LẠI 1 BÀI → LẶP LẠI THƯ MỤC → LẶP LẠI TẤT CẢ → LẶP LẠI NGẪU NHIÊN → PHÁT TẤT CẢ

12. MEMORY hoặc MEM (Bộ nhớ)

Nhấn phím này để thiết lập chế độ bộ nhớ. Băng tần FM có 30 kênh cài đặt sẵn (30 CH). Chế độ bộ nhớ sẽ tự động thoát sau 5 giây. Đài được chọn sẽ nhấp nháy khi đang ở chế độ bộ nhớ.

13. CH

Khi nhấn phím này, số bộ nhớ kênh đã cài đặt sẵn sẽ giảm xuống.

14. TUNE

Mỗi khi nhấn phím TUNE DOWN, tần số thu sóng sẽ giảm 50kHz. Khi giữ phím trên 1 giây, chế độ tự động dò đài sẽ bắt đầu và dừng lại khi tìm thấy một trạm phát.

15. MEDIA hoặc Đèn chỉ báo Media

Đèn sẽ sáng khi chế độ được chuyển sang USB/SD hoặc Bluetooth.

16. SKIP

Nhấn phím này để quay lại bài trước. Nhấn và giữ phím để lùi nhanh (fast-rewind).

17. SKIP

Nhấn phím này để chuyển sang bài kế tiếp. Nhấn và giữ phím để tua nhanh (fast-forward).

18. PLAY/PAUSE

Nhấn một lần để bắt đầu phát, nhấn lại một lần nữa để tạm dừng.

19. STOP

Khi USB hoặc SD đang phát, nhấn phím này sẽ dừng bài hát hiện tại.

20. Đèn chỉ báo TUNER

Đèn sẽ sáng khi thiết bị được chuyển sang chế độ Radio (Tuner).

21. CH ^

Khi nhấn phím này, số bộ nhớ kênh đã cài đặt sẵn (preset) sẽ tăng lên.

22. >> hoặc TUNE ^

Mỗi khi nhấn phím TUNE UP, tần số thu sóng sẽ tăng thêm 50kHz. Khi nhấn phím và giữ trên 1 giây, chế độ tự động dò đài sẽ bắt đầu và tự động dừng ngay khi tìm thấy một trạm phát.

23. Chỉ báo NGUỒN (POWER Indicator)

Đèn sáng xanh khi nguồn điện được bật.

24. Đầu vào DC (DC Input)

Kết nối cổng này với nguồn điện 24 V DC.

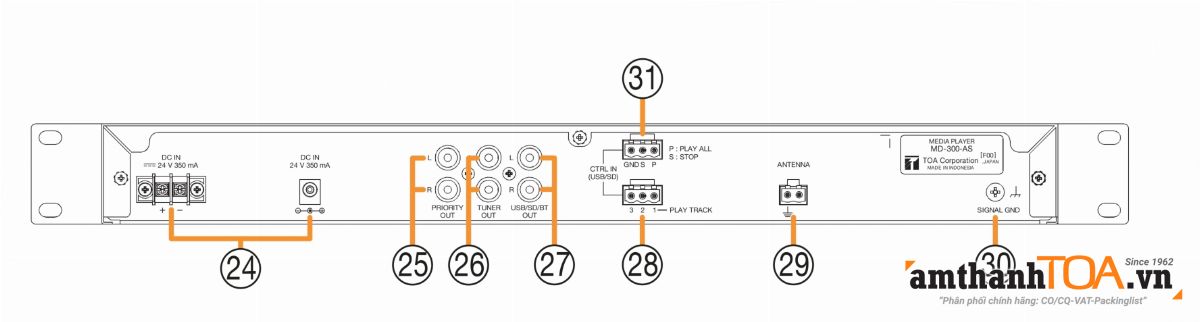

25. Cổng đầu ra âm thanh Stereo ƯU TIÊN (PRIORITY OUT)

Cung cấp đầu ra âm thanh stereo theo thứ tự ưu tiên: USB, SD, BT, FM (Jack cắm RCA).

Cổng PRIORITY OUT sẽ không xuất âm thanh từ các chương trình radio nếu xảy ra một hoặc tất cả các điều kiện sau:

• Có lắp USB

• Có lắp thẻ SD

• Đang kết nối Bluetooth (BT)

26. Cổng đầu ra âm thanh Stereo TUNER OUT

Cung cấp đầu ra âm thanh stereo của chương trình radio đang thu (Jack cắm RCA).

27. Cổng đầu ra âm thanh Stereo USB/SD/BT OUT

Cung cấp đầu ra âm thanh stereo của chương trình từ USB/SD/Bluetooth (Jack cắm RCA).

28. PHÁT BÀI (PLAY TRACK)

• Nối cực 1 với dây tiếp đất (GND) để phát tệp có tên TRACK1.MP3 một lần.

• Nối cực 2 với dây tiếp đất (GND) để phát tệp có tên TRACK2.MP3 một lần.

• Nối cực 3 với dây tiếp đất (GND) để phát tệp có tên TRACK3.MP3 một lần.

• Nếu cả USB và thẻ SD đều có 3 tệp trùng tên, tệp MP3 trên USB sẽ được ưu tiên phát.

• Các tệp TRACK1.MP3, TRACK2.MP3, TRACK3.MP3 phải được đặt trong thư mục có tên MD300.

29. Cổng ĂNG-TEN (ANTENNA Terminal)

Kết nối với ăng-ten FM.

30. Cổng Tiếp địa Chức năng (Functional Earth Terminal)

Kết nối cổng này với cực tiếp địa chức năng của thiết bị ngoại vi nếu có tiếng ồn lớn phát ra khi thiết bị ngoại vi được kết nối với MD-300-AS. Việc này có thể giúp giảm nhiễu.

Lưu ý: Đây không phải là tiếp địa bảo vệ (chống giật).

31. PHÁT TẤT CẢ/DỪNG (PLAY ALL/STOP)

• Nối cực P với GND để phát tất cả các tệp MP3 có trong USB hoặc thẻ SD. Nếu cả hai đều được lắp, chỉ các tệp trên USB được phát.

• Nối cực S với GND để dừng phát.

32. TẮT TIẾNG (MUTE)

Khi nhấn phím này, âm thanh từ USB, SD, BT hoặc TUNER sẽ bị tắt. Nhấn một lần nữa để khôi phục âm thanh.

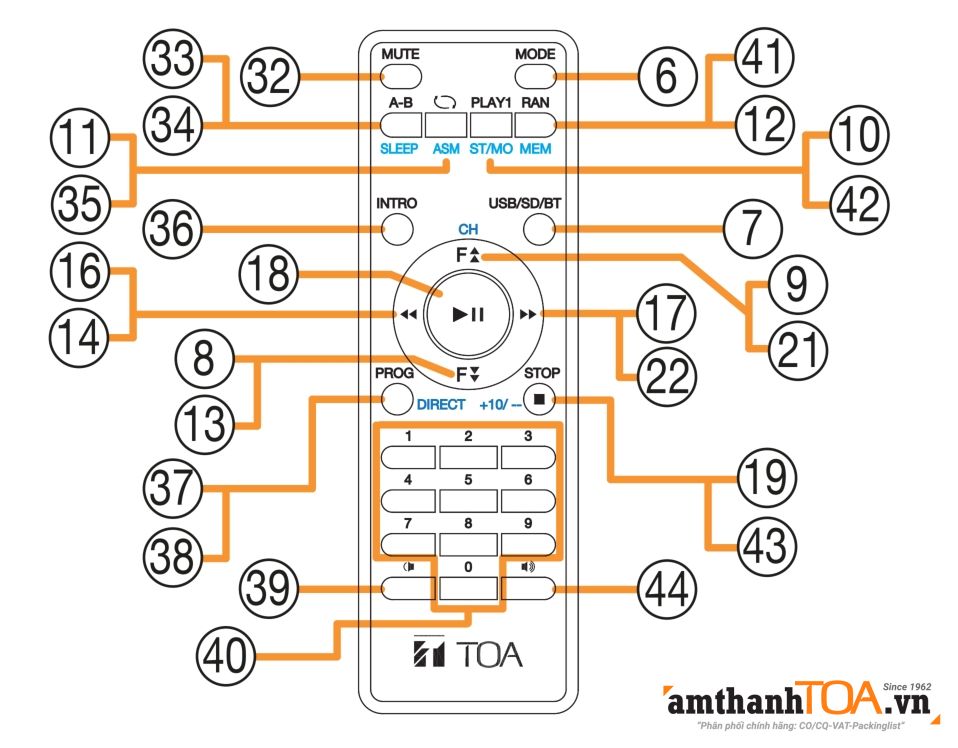

33. A-B

Khi nhấn phím này trong lúc đang phát, điểm bắt đầu sẽ được đánh dấu. Nhấn thêm một lần nữa, điểm kết thúc sẽ được đánh dấu, và thiết bị sẽ phát lặp lại đoạn từ điểm đầu đến điểm cuối. Nhấn lại một lần nữa để xóa chức năng này.

34. HẸN GIỜ NGỦ (SLEEP)

Khi nhấn phím SLEEP, chức năng hẹn giờ ngủ được thiết lập và thời gian ngủ trên màn hình sẽ nhấp nháy trong 5 giây. Thời gian ngủ bắt đầu từ 90 phút và thay đổi xoay vòng mỗi khi nhấn phím SLEEP trong lúc thời gian đang hiển thị: "90 -> 80  -> 70  -> 60  -> 50  -> 40  -> 30  -> 20  ->10  -> OFF". Chức năng hẹn giờ ngủ sẽ bị hủy nếu phím SLEEP được nhấn khi thời gian trên màn hình không nhấp nháy. Nguồn điện sẽ tự động tắt sau khi hết thời gian đã hẹn.

35. ASM

Đây là chức năng Tự động dò đài và Lưu bộ nhớ. Nhấn phím này, bộ thu (tuner) sẽ tự động tìm kiếm các trạm phát và lưu vào bộ nhớ.

36. GIỚI THIỆU (INTRO)

Khi nhấn phím này, thiết bị sẽ phát thử mỗi bài trong vòng 10 giây.

37. PROG (LẬP TRÌNH)

Thiết lập chế độ lập trình. Khi ở chế độ lập trình, nếu nhấn phím [stop], tất cả chương trình đã lập sẽ bị xóa.

38. TRỰC TIẾP (DIRECT)

Đây là chức năng tìm kiếm trực tiếp. Nhấn phím này một lần, sau đó sử dụng các phím số (0~9) để nhập tần số đài, nhấn lại phím DIRECT một lần nữa để xác nhận tần số. Bộ thu sẽ nhảy đến đài đó. Nếu tần số nhập vào nằm ngoài phạm vi, màn hình sẽ hiển thị ERROR (LỖI).

39. Âm lượng - (Vol -)

Khi nhấn phím này, âm lượng sẽ giảm đi 1 mức, giá trị tối thiểu là 0.
