Bộ giao tiếp Micro chọn vùng FV-200RF-AS được sử dụng để kết nối RM-200M với Hệ thống Thông báo Khẩn cấp Dòng FV-200. Có thể kết nối tối đa 4 thiết bị RM-200M bằng FV-200RF-AS. Có thể điều khiển 50 đường dây loa cũng như các cuộc gọi đến tất cả các khu vực

Mặt trước Bộ giao tiếp Micro chọn vùng FV-200RF-AS

(1) Đèn chỉ báo nguồn (Power Indicator)

Đèn sẽ sáng khi nguồn điện được cấp và thiết bị FV-200RF-AS đã sẵn sàng hoạt động.

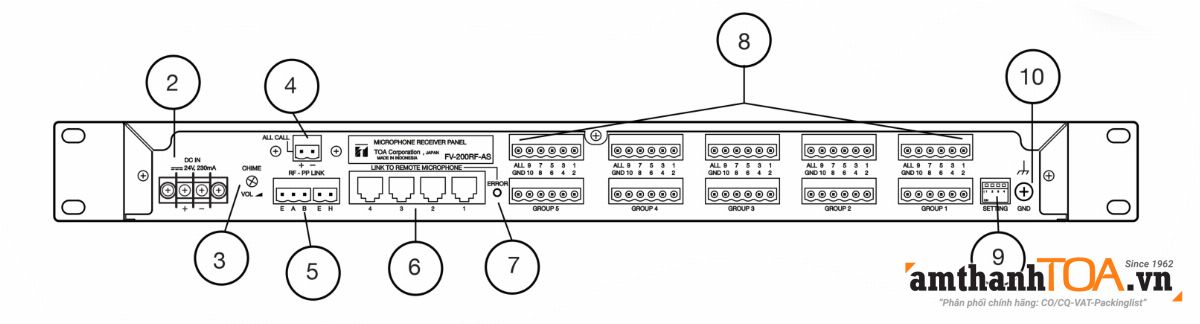

Mặt sau Bộ giao tiếp Micro chọn vùng FV-200RF-AS

(2.) Cổng vào nguồn DC (DC Power Input Terminal)

Kết nối cổng này với nguồn điện 24 V DC. Nguồn điện được cung cấp từ bộ FV-200PS-AS.(Sử dụng đầu nối vít M3; khoảng cách vách ngăn: 6.4 mm)

(3). Âm lượng tiếng chuông (Chime Volume)

Điều chỉnh âm lượng của tiếng chuông 4 âm sắc tích hợp sẵn.

(4). Cổng ALL CALL (ALL CALL Terminal)

Kết nối cổng này với bộ FV-200PP.

(5). Cổng RF-PP LINK (RF-PP LINK Terminal)

Kết nối cổng này với bộ FV-200PP. Các tín hiệu âm thanh và điều khiển từ RM-200M được xuất qua đây.

(6). Các cổng kết nối RM-200M (RM-200M Link Terminals)

Các cổng này dùng để kết nối với bộ RM-200M.

(7). Đèn báo lỗi (Error Indicator)

Đèn sẽ sáng nếu phát hiện bất kỳ lỗi nào trong việc giao tiếp với RM-200M.

(8). Các cổng điều khiển vùng SS (SS Zone Control Terminals)

Kết nối các cổng này với Bộ chọn loa (Speaker Selector - các mẫu SS-2010, SS-1010, SS-1010R). Dữ liệu về các vùng được chọn thông qua RM-200M sẽ được xuất từ các cổng này.

(9). Công tắc cài đặt chức năng (Function Setting Switch)

Công tắc này thực hiện các cài đặt sau:

• Số lượng thiết bị RM-200M (SW #3 và #4): Thiết lập số lượng thiết bị RM-200M từ 1 đến 4 đơn vị.

• Thứ tự ưu tiên giữa các thiết bị RM-200M (SW #1 và #2): Thiết lập mức ưu tiên giữa các bộ RM-200M theo các chế độ: "Vào sau - Ra trước" (Last-In-First-Out), "Vào trước - Ra trước" (First-In-First-Out), hoặc "Cá nhân" (Individual).(Mặc định: "Last-In-First-Out", "1 đơn vị")

(10). Cổng tiếp địa chức năng (Functional Earth Terminal)

Kết nối cổng này với đầu nối đất chức năng của thiết bị bên ngoài nếu có tiếng nhiễu quá mức phát sinh khi kết nối thiết bị đó với FV-200RF-AS. Việc này có thể giúp giảm nhiễu.Lưu ý: Cổng này không phải là cổng tiếp địa bảo vệ (chống giật).

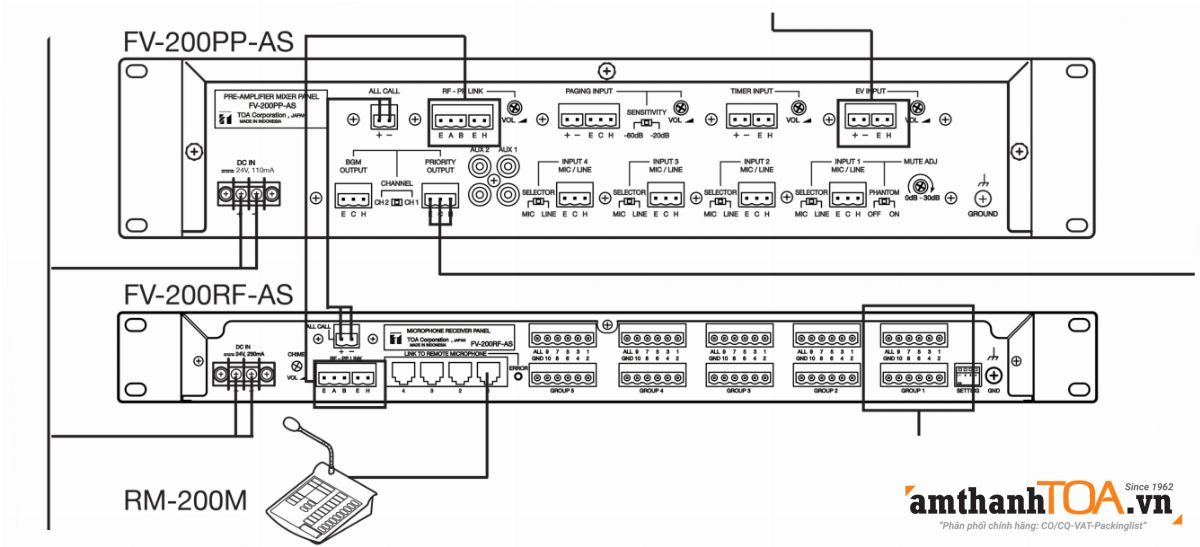

Sơ đồ kết nối Bộ giao tiếp Micro chọn vùng FV-200RF-AS

Khi nối FV-200RF-AS trong hệ FV-200 chúng ta chú ý:

• Từ FV-200RF-AS tới FV-200PP-AS theo đúng sơ đồ và nên dùng cáp chống nhiễu

• FV-200RF-AS hỗ trợ tối đa tới 4 bộ RM-200M và tổng chiều dài cáp của cả 4 Micro không quá 800m

• RM-200M có thể mở rộng bàn phím bằng cách nối tối đa 4 bộ RM-210

• Từ RM-200M tới FV-200RF-AS: sử dụng cáp Cat 5 STP - nếu từ 150-300m dùng thêm nguồn AD-246, nếu> 300m cần chuyển sang cáp chống nhiễu

• Cần cài đặt ID cho RM-200M để đèn lỗi không sáng đỏ. Nếu cắm 01 bộ RM-200M thì có thể không cần
