Bộ nguồn FV-200PS-AS cung cấp nguồn điện 24V DC cho mỗi thiết bị được sử dụng trong hệ thống âm thanh khẩn cấp dòng FV-200. Đặt bộ nguồn càng xa FV-200PP-AS càng tốt để tránh nhiễu không mong muốn, tốt nhất là đặt ở đáy tủ rack.

Mặt trước bộ cấp nguồn FV-200PS-AS

• (1). Đèn chỉ thị nguồn AC (AC Power Indicator): Sáng màu xanh lá cây khi nguồn điện AC được cấp và thiết bị FV-200PS-AS đã sẵn sàng hoạt động bằng nguồn AC.

• (2). Đèn chỉ thị nguồn DC (DC Power Indicator): Sáng màu cam khi nguồn điện DC được cấp và thiết bị FV-200PS-AS đã sẵn sàng hoạt động bằng nguồn DC.

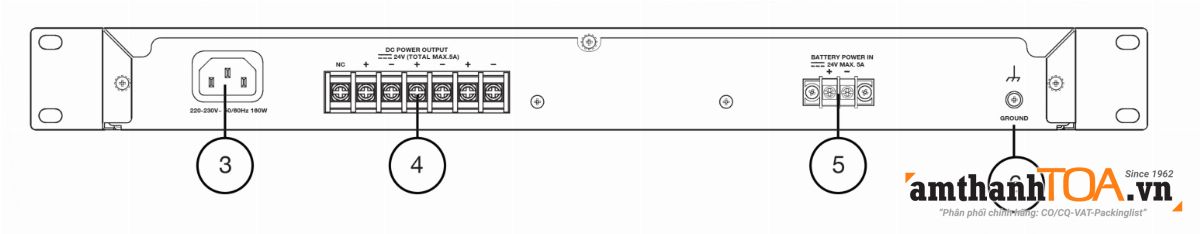

Mặt sau bộ cấp nguồn FV-200PS-AS

• (3). Ngõ vào nguồn AC (AC Power Inlet): Kết nối dây nguồn đi kèm vào ngõ này.

• (4). Trạm đầu ra DC 24V (24V DC Output Terminal): Kết nối trạm này với đầu vào DC 24 V của từng thiết bị trong hệ thống. Dòng điện định mức: Tổng cộng 5 A. (Sử dụng đầu nối vít M4; khoảng cách vách ngăn: 12 mm).

• (5). Trạm đầu vào nguồn Pin/Ắc quy (Battery Power In Terminal): Kết nối với pin/ắc quy hoặc bảng cấp nguồn khẩn cấp (Emergency Power Supply panel). (Sử dụng đầu nối vít M3; khoảng cách vách ngăn: 6.4 mm).

• (6). Trạm nối đất chức năng (Function Earth Terminal): Kết nối trạm này với trạm nối đất chức năng của thiết bị bên ngoài nếu phát sinh tiếng nhiễu lớn khi thiết bị đó được kết nối với FV-200PS. Việc này có thể giúp giảm nhiễu.

Lưu ý: Trạm này không dùng cho mục đích nối đất bảo vệ (tiếp địa an toàn).
