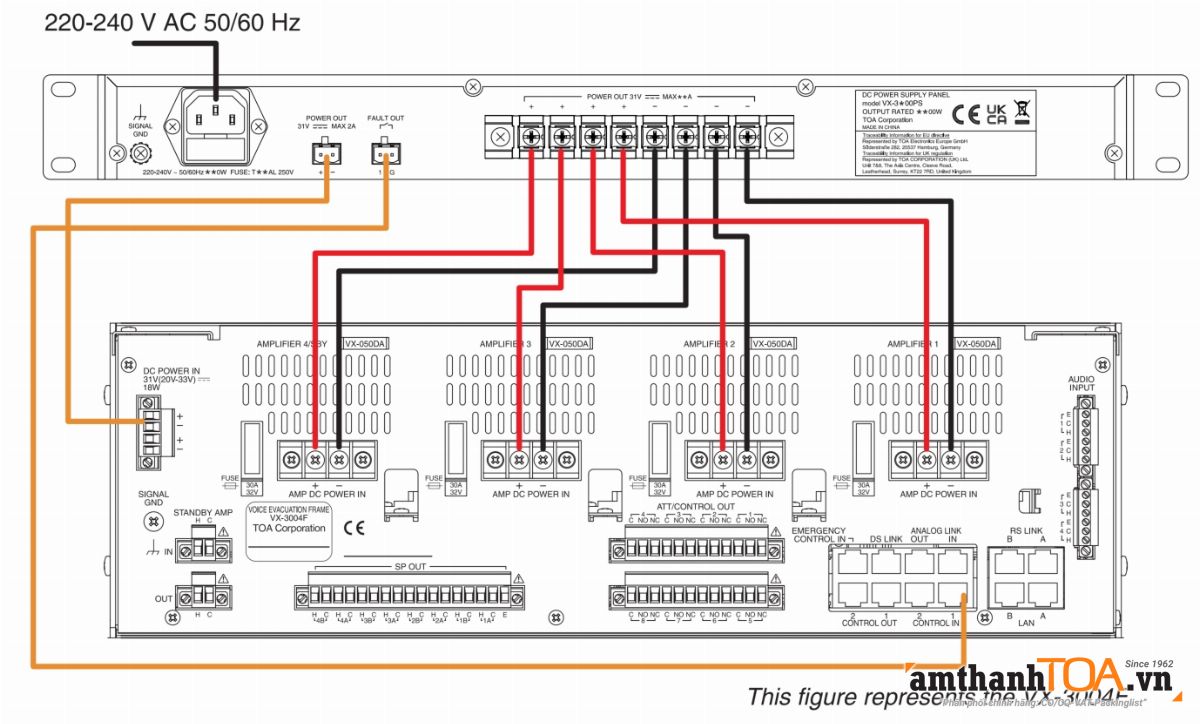

VX-3200PS-AS bộ quản lý nguồn và cung cấp nguồn DC 31V cho toàn bộ thiết bị trung tâm hệ thống VX-3000 hỗ trợ tối đa 2500W và có đặc điểm chính như sau

1. Đầu vào AC (AC POWER IN)

Kết nối với nguồn điện 220 - 240 V AC, 50/60 Hz bằng dây nguồn đi kèm. Ổ cắm có bao gồm ngăn chứa cầu chì. Khi thay thế, hãy đảm bảo sử dụng đúng loại có cùng đặc tính kỹ thuật:

• Cầu chì VX-3200PS: T12AL AC250V

2. Đèn báo nguồn (AC POWER IN)

Sáng màu xanh lá cây khi nguồn AC được cấp qua đầu vào AC (1).

3. Đầu nối đầu ra lỗi (Fault output connector)

Được kết nối với đầu vào điều khiển của hệ thống VX-3000, nó sẽ gửi tín hiệu lỗi đến hệ thống khi thiết bị gặp sự cố. Sử dụng khối đấu dây có thể tháo rời (2 chân), tiếp điểm khô (No-voltage make contact), đầu ra tiếp điểm điện (NO), dòng điều khiển: 10 mA, điện áp chịu thử: 28 V DC.

4. Đèn báo lỗi DC (DC Fault indicator)

Sáng màu vàng nhạt khi thiết bị gặp lỗi.

5. Cổng ra DC (POWER OUT 31V)

• VX-3200PS: Tối đa 75A.

6. Cổng ra DC (POWER OUT 31V MAX 2A)

Cung cấp nguồn DC cho VX-3000 hoặc các thiết bị vận hành bằng DC khác ngoại trừ bộ tăng âm công suất. Sử dụng khối đấu dây có thể tháo rời (2 chân).

7. Tiếp điểm nối đất chức năng (SIGNAL GND)

Tiếng ù (nhiễu) có thể phát sinh khi các thiết bị bên ngoài được kết nối với đơn vị này. Việc kết nối đầu cuối này với đầu nối đất chức năng của thiết bị bên ngoài có thể giúp giảm tiếng ù.Lưu ý: Đầu cuối này không dùng để nối đất bảo vệ (tiếp địa an toàn).

Lưu ý

• Không được sử dụng cổng "POWER OUT 31 V MAX 2 A" của VX-3200PS-AS, VX-3100PS-AS để kết nối với các mô-đun tăng âm kỹ thuật số (Digital amplifier modules).

• Số lượng thiết bị tối đa được kết nối và công suất đầu ra cung cấp từ một bộ VX-3200PS-AS, VX-3100PS-AS phải nằm trong giới hạn quy định dưới đây. Việc không tuân thủ hướng dẫn này có thể gây hỏng hóc cho thiết bị.
