Hướng dẫn sử dụng kết nối Bộ giám sát đường dây LS-3010-AS

Âm thanh TOA / 2026-03-17

Bộ giám sát đường dây LS-3010-AS của TOA là một bộ giám sát đường dây hiệu quả cao để theo dõi trở kháng của đường dây loa, với đèn LED báo hiệu trạng thái bình thường, hở mạch hoặc ngắn mạch.

Đặc điểm của Bộ giám sát đường dây LS-3010-AS

Độ bền cao, độ tin cậy cao và hiệu suất cao.
10 kênh đầu vào từ bộ khuếch đại và 10 kênh đầu ra đến đường dây loa.
Đầu nối NO (Thường mở) điều khiển bỏ qua bộ suy giảm 10 kênh.
Đầu nối NO (Thường mở) điều khiển lỗi 2 kênh.
Đèn LED báo hiệu (bình thường, hở mạch và ngắn mạch).
Chức năng TẮT (Cách ly đầu ra nếu phát hiện ngắn mạch đường dây loa).

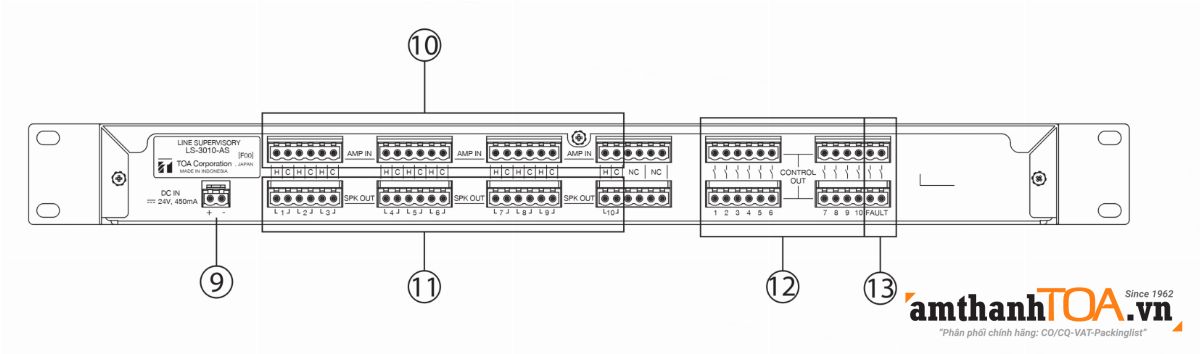

Các phím chức năng và cổng trên LS-3010-AS

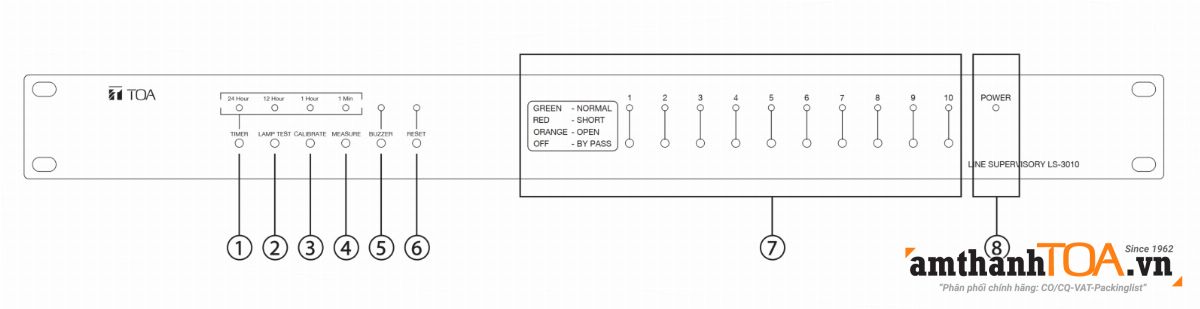

Mặt trước Bộ giám sát đường dây LS-3010-AS

1. Công tắc và đèn báo hẹn giờ

Công tắc để chọn khoảng thời gian đo tự động.
Thời gian đã chọn sẽ hiển thị màu XANH LÁ trên đèn LED.

2. Công tắc kiểm tra đèn

Công tắc để kiểm tra tất cả các đèn báo LED và còi báo.
Bộ đếm thời gian sẽ được đặt lại khi cài đặt hẹn giờ và bật nguồn.

3. Công tắc hiệu chuẩn

Công tắc dùng cho mục đích hiệu chuẩn. Hiệu chuẩn trở kháng tất cả các kênh với tín hiệu dẫn hướng 1KHz.

4. Công tắc đo lường

Công tắc dùng cho mục đích đo lường. Đo trở kháng tất cả các kênh với tín hiệu dẫn hướng 50Hz.

5. Công tắc và đèn báo còi báo

Công tắc để bật/tắt chức năng còi báo.
Đèn LED trạng thái của còi báo sẽ sáng khi còi báo được kích hoạt.
Nhấn và giữ trong hơn 5 giây, hệ thống giám sát đường dây sẽ được đặt lại về cài đặt mặc định của nhà sản xuất.

6. Công tắc và đèn báo đặt lại

Công tắc để đặt lại hệ thống.

7. Công tắc và đèn báo kênh

Mỗi kênh có 3 trạng thái: BÌNH THƯỜNG, HỞ MẠCH và NGẮN MẠCH.
Đèn LED sẽ sáng màu XANH LÁ CÂY (bình thường), CAM (hở mạch) và ĐỎ (ngắn mạch).
Nếu công tắc kênh TẮT, hệ thống giám sát đường dây sẽ hiệu chuẩn/đo lường kênh đó.
Nếu công tắc kênh BẬT, hệ thống giám sát đường dây sẽ bỏ qua kênh đó khi hiệu chuẩn/đo lường tất cả các kênh.

8. Đèn báo nguồn
