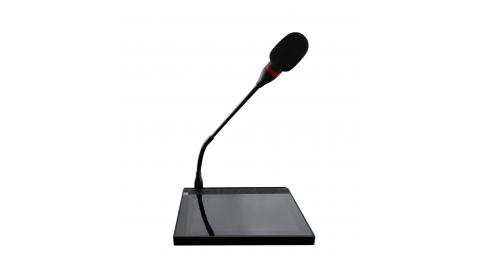

IP-107RM là micro chọn vùng thông báo, phát nhạc dạng cảm ứng điện dung, sử dụng trong hệ thống âm thanh IP hệ IP-1000 của TOA và có các đặc điểm chính như sau

Mặt trên của micro cảm ứng IP-107RM

• (1) - Cổng cắm cần Micro (Rods Socket): Cắm các cần micro để thu âm thanh.

• (2) - Loa (Speakers): Phát lại âm thanh từ xa và âm thanh tại chỗ.

• (3) - Màn hình cảm ứng (Touch Screen)

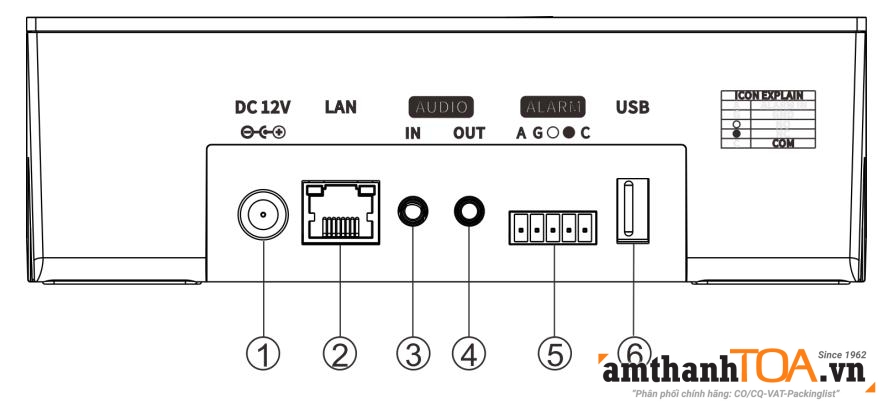

Mặt sau của micro cảm ứng IP-107RM

• (1) Cổng nguồn (Power Input Port): Kết nối với bộ đổi nguồn (adapter) DC12V/1.5A.

• (2) Cổng mạng (Network Port): Để kết nối với bộ chuyển mạch Ethernet (Switch).

• (3) Cổng vào âm thanh (Audio Input Port): Để kết nối với điện thoại di động hoặc máy tính xách tay...

• (4) Cổng ra âm thanh (Audio Output Port): Để kết nối với loa hoạt động (loa điện) hoặc bộ khuếch đại (âm ly).

• (5) Cổng vào/ra báo động (Alarm Input/Output Port)

• (6) Cổng USB: Lưu trữ các tệp âm thanh hoặc tệp văn bản (TXT) để phát thanh.

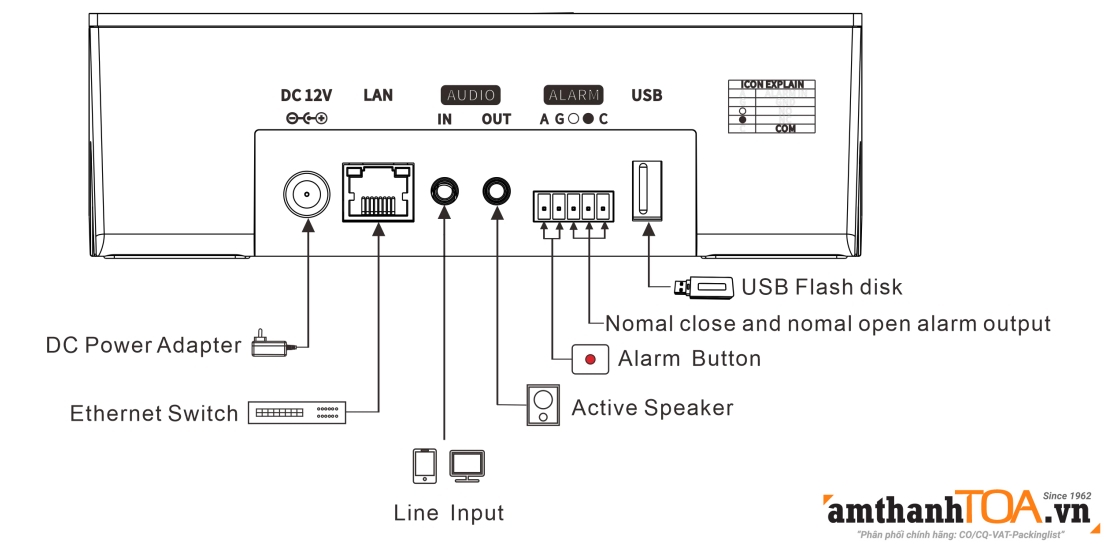

Sơ đồ kết nối của micro cảm ứng IP-107RM

• Lan input: Dùng để kết nối với nhạc bên ngoài. VD như Micro để tại lễ tân, chúng ta có thể dùng dây 3.5mm cắm và lấy trực tiếp nhạc từ điện thoại và truyền vào hệ thống IP-1000

• Active speaker: Ngõ ra âm thanh, nối với loa liền công suất hoạt hệ thống PA Local

• Alarm Button: Contact-input dùng để nối báo cháy, nút khẩn cấp..

• USB Flash: Copy nhạc vào USB và phát lên hệ thống IP-1000
