Khi lắp đặt hệ thống âm thanh đặc biệt là hệ thống PA, rất dễ xảy ra tình trạng lắp nhầm, chập đường dây... và gây lên cháy Amply. Nhưng để phát hiện điều này không hề dễ, và chúng ta cần phải có một thiết bị chuyên dụng, gọi là đồng hồ đo trở kháng

Trở kháng loa, một khái niệm phổ biến trong âm thanh và hầu như chúng ta gặp phải thương xuyên khi làm âm thanh. Trong âm thanh thông báo, trở kháng loa có vai trò rất quan trọng trong việc xác định công suất của đường dây.

Cách tính trở kháng loa

Thông thường, chúng ta có hai cách tính trở kháng loa thông qua cách đấu dây

• Loa nối nối tiếp, tổng trở sẽ bằng các giá trị cộng vào: Z = Z1 + Z2 =…= Zn.

• Loa song song, tính tổng trở sẽ khó khăn hơn đó là nghịch đảo các giá trị của chúng: 1/Z = 1/Z1 + 1/Z2 +…+ 1/Zn

Mục đích tính trở kháng loa giúp ta nắm rõ khoảng trở kháng phải đặt được của đường dây. Ví dụ trong hệ thống âm thanh thông báo, nếu vùng loa có công suất 50W thì trở kháng đo được phải khoảng 200Ω ==> Nếu ta đo chỉ có 50Ω thì điều đó chứng tỏ đang đi sai đâu đó

Trong âm thanh thông báo, chúng ta chỉ sử dụng cách đấu song song.

Cách đo trở kháng loa phổ biến nhất

ZM-104A của TOA phổ thông nhất vì:

• ZM-104A sẽ tạo xung âm thanh phát vào đường dây, do đó chúng ta có thể nghe âm từ loa mà ko sợ cháy tăng âm (tiếng nghe sẽ là bụp bụp - tần số 1kHz)

• Từ âm nghe được, dễ dàng biết loa nào sống, loa nào đang đấu chập hoặc đứt dây.

• Thao tác đơn giản, dễ sử dụng

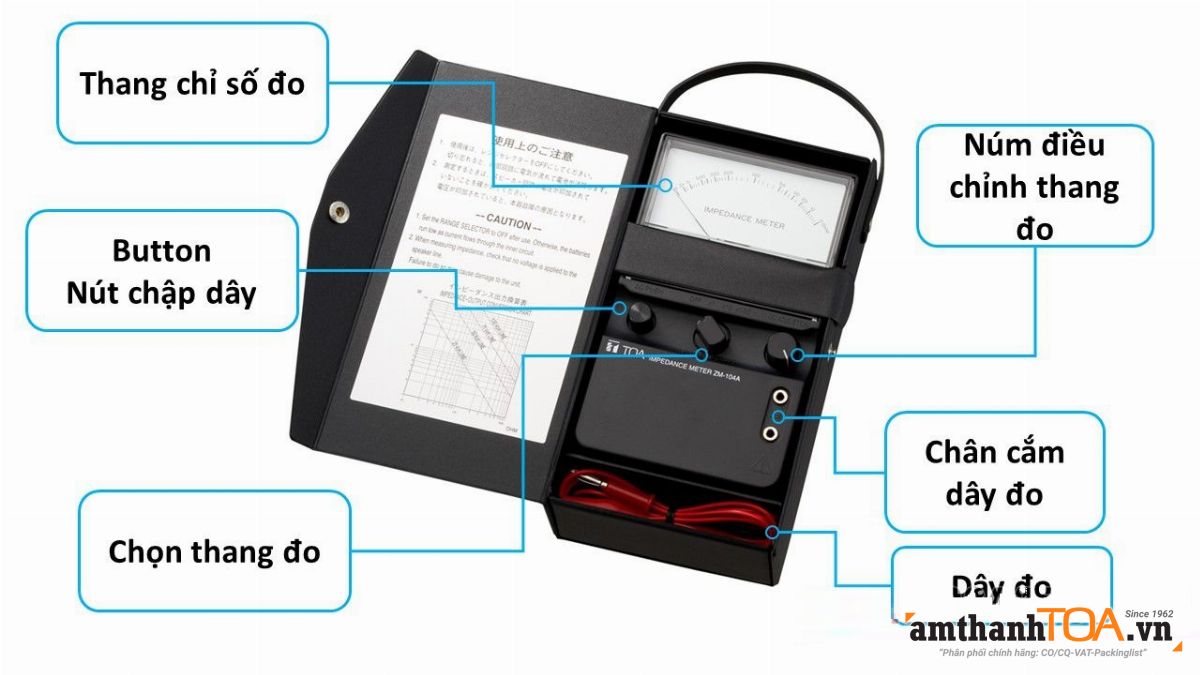

Các bước thực hiện:

• Bước 1: Lắp PIN AA (R6) mặt dưới thiết bị. Nên dùng PIN mới và pin Akaline để đảm bảo năng lượng. PIN yếu sẽ làm sai số lớn.

• Bước 2: Cắm dây đo vào "chân cắm dây đo".

• Bước 3: Ước tính trở kháng của loa, và chọn "Chọn thang đo". Chỉ sổ trên "Thang chỉ số đo" sẽ nhân tương ứng với mức "Chọn thang đo" này.

  VD để x10, trên thang chỉ 33 nghĩa là trở kháng đo được là:= 33x10 = 330Ω

• Bước 4: Điều chỉnh thang đo về chuẩn. Ấn nút "button" bên trái hoặc chập hai dây đo vào. Sau dùng "Núm điều chỉnh thang đo" xoay để kim chỉ về số 0.

• Bước 5: Nhả nút "button" và dùng dây đo cắm vào hai đầu dây, đọc chỉ số trên "thang đo chỉ số" và nhân với hệ số, chúng ta sẽ được trở kháng của đường dây

• Công suất loa, đường dây loa (chỉ áp dụng cho loa 100V line): = 100^2/(Z). VD, bạn đo được 330Ω, công suất đường dây sẽ là:= 100^2/330= 10000/200=30W.

Lưu ý:

• Cắm dây đo màu đỏ hay hoặc đen vào cổng nào trong "chân cắm dây đo" đều được

• Kẹp dây đỏ hoặc đen vào đầu dâu loa nào cũng được
