Hướng dẫn chỉnh công suất và lắp đặt loa hộp BS-1030B, BS-1030W

Đặc điểm cơ bản của loa hộp BS-1030B, BS-1030W

• Bề mặt cong mượt mà của loa cho phép loa hòa hợp với hầu hết mọi tòa nhà hiện đại.

• Loa tích hợp sẵn biến áp cho phép loa được sử dụng cho cả ứng dụng trở kháng cao và trở kháng thấp (8 Ω). Trở kháng có thể dễ dàng thay đổi từ bên ngoài loa.

• Thiết kế chống nước bắn cho phép BS-1030B, BS-1030W thậm chí có thể được lắp đặt ngoài trời, ở vị trí không tiếp xúc trực tiếp với các yếu tố, chẳng hạn như dưới mái hiên.

• Có thể gắn trực tiếp vào bề mặt tường hoặc sử dụng với giá đỡ đi kèm hoặc tùy chọn.

Chỉnh công suất phát của loa hộp BS-1030B, BS-1030W

Trở kháng đầu vào của loa được nhà máy cài đặt sẵn ở mức 30 W (330 Ω) của đường dây 100 V. Để thay đổi trở kháng, hãy thay đổi vị trí của các công tắc quay gắn trên bảng điều khiển phía sau bằng tua vít có rãnh.

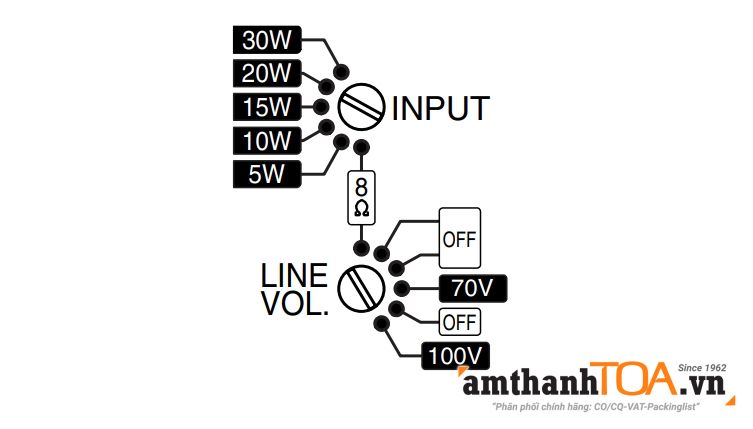

Ứng dụng Trở kháng cao (Đường dây 70 V hoặc 100 V)

• Dùng khi cần kéo loa ra xa và cần phải sử dụng với amply có ngõ ra 100V.


• Các loa sẽ nối song song và vào ngõ COM - 100V của Amply

• Đặt núm quay [LINE VOL.] ở vị trí 70 V hoặc 100 V và núm quay [INPUT] ở công suất cần sử dụng. (Hình bên dưới là ví dụ về 100 V, 20 W.)

Ứng dụng trở kháng thấp

• Dùng khi cần chất lượng nhạc tốt hơn và với amply thông thường, số lượng 1-2 loa.

• Các loa có thể nối song song hoặc nối tiếp và nối vào ngõ ra COM - 4-16Ω trên Amply


• Đặt cả công tắc xoay [LINE VOL] và [INPUT] ở vị trí [8 Ω].

Để tránh làm hỏng loa, hãy đảm bảo làm theo các hướng dẫn bên dưới.

• Tắt nguồn amply khi thay đổi đầu vào.

• Không bao giờ đặt công tắc [INPUT] ở vị trí [8 Ω] khi công tắc [LINE VOL.] được đặt ở vị trí 70V hoặc 100 V (trở kháng cao).

Cách lắp loa hộp BS-1030B, BS-1030W

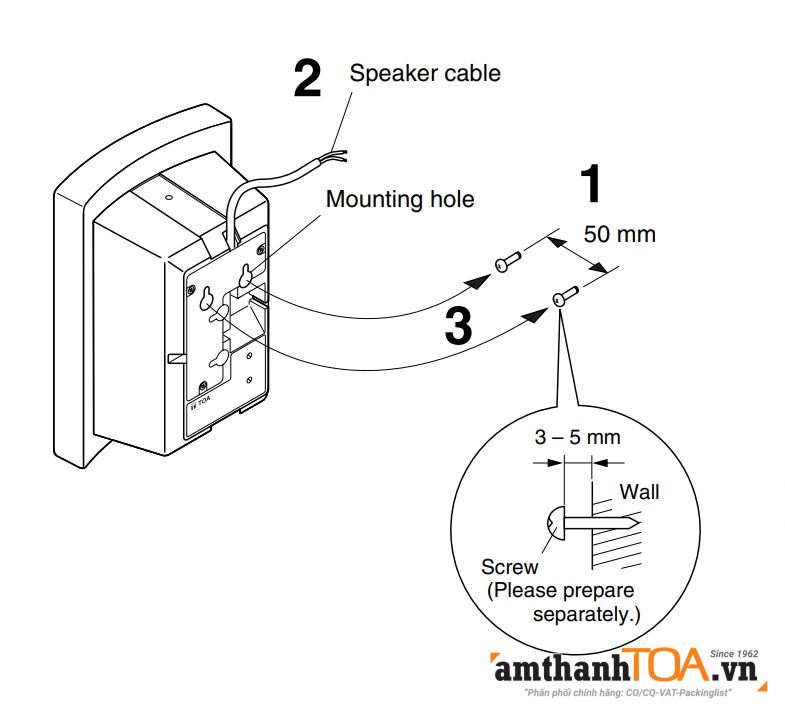

Lắp trực tiếp loa BS-1030B và BS-1030W vào tường

Phương pháp này là lắp không cần gá, loa không thể xoay được, có thể lắp theo phương ngang hoặc dọc, nhưng loa sẽ hướng thẳng

• Bước 1. Lắp hai vít gắn bề mặt vào tường cách nhau 50 mm và để chúng nhô ra ngoài khoảng 3 – 5 mm so với bề mặt tường

• Bước 2. Kết nối cáp loa.

• Bước 3. Đặt các lỗ lắp mặt sau của loa vào hai con vít đã lắp để gắn loa vào bề mặt tường.

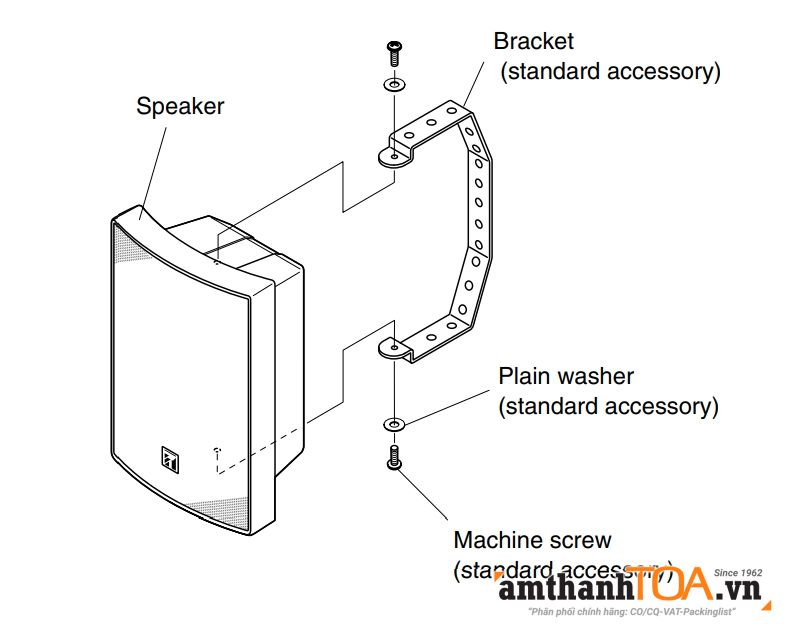

Lắp loa BS-1030B và BS-1030W vào gá đỡ treo tường

Các bạn nên lắp gá cho loa, giúp loa dễ điều chỉnh theo chiều ngang để thay đổi hướng phát của loa

• Bước 1. Lắp cố định gá lên tưởng. Gá có nhiều vị trí lắp để thay đổi góc ngiêng của loa

• Bước 2. Lắp loa lên gá và nối cáp loa.

Lưu ý: Logo của loa có thể xoay được, bạn chỉ cần kéo logo ra và xoay theo chiều mong muốn

Cách lắp nối loa hộp BS-1030B, BS-1030W và amply

Khi nối loa vào Amply TOA, hoặc các hãng khác, chúng ta cần một số chú ý quan trọng sau

• Ở loa BS-1030B có sẵn 2 dây ra trong đó: Dây ĐEN = HOT, dây TRẮNG = COM

• Loa đặt chế độ trở kháng cao: Chỉ nối song song - Đen trung Đen, Trắng chung Trắng

• Lắp ở chế độ trở kháng thấp: Nếu nối song song - Đen trung Đen, Trắng chung Trắng. Nếu nối nối tiếp ĐEN loa 1 nối TRẮNG loa 2

• Tổng công suất loa không được vượt quá công suất Amply

Nối loa BS-1030B và BS-1030W với amply A-2000 Series

Với các amply A-2030, A-2060, A-2120, A-2240 thì có cọc ra loa trở kháng cao, loa trở kháng thấp riêng. Chỉ cần nối dùng là được và không được dùng cả hai cọc cùng 1 lúc. Việc đâu sai có thể gây cháy amply

• Nối loa khi đặt trở kháng cao

• Nối loa khi đặt trở kháng thấp

Xem thêm:

• Hướng dẫn nối loa còi SC-630M với Amply A-2120 H

• Hướng dẫn lắp loa cho amply TOA A-2120 H

Nối loa BS-1030B và BS-1030W với amply A-3200 Series

Với các amply A-3212DM-AS, A-3224DM-AS, A-32148DM-AS, A-3224D-AS, A-3248D-AS,  A-3248DE-AS chỉ có 1 ngõ ra, nhưng chúng ta phải chọn trở kháng ra cho amply.

Phải chọn đúng trở kháng của loa, chọn nhầm có thể Tiếng Bé hoặc cháy loa

Xem thêm:

• Hướng dẫn lắp loa cho amply TOA A-3248DM-AS
