SS-1010R là thiết bị không thể thiết được trong hệ thống âm thanh thông báo, di tản FV-200. SS-1010R đóng vai trò như bộ bật/tắt khu vực âm thanh cần thông báo và bypass chiết áp khi có cháy.

Đặc tính chính của bộ lựa chọn vùng loa SS-1010R

Bộ lựa chọn vùng loa - Speaker selector thiết bị có chức năng chọn vùng loa cần thông báo, và ngắt vùng loa mà không cần thông báo thông qua các ngõ vào điều khiển

• Sử dụng khi chúng ta có nhiều vùng loa, nhưng chỉ dùng 1 tăng âm: VD như bạn có 3 khu vực, mỗi khu vực chỉ 100W, chúng ta có thể mua 1 tăng âm 480W sử dụng chung cho 3 vùng này mà không cần phải mua 3 tăng âm 120W cho mỗi vùng.

• TOA có 03 bộ lựa chọn vùng loa, với các chức năng khác nhau: SS-1010, SS-1010R và SS-2010 trong đó dùng chủ yếu là SS-1010R và SS-2010

• SS-1010R thì có sẵn 10 ngõ vào BGM (phát nhạc)/Paging (thông báo). Chỉ có thể phát BGM hoặc paging, không thể phát đồng thời trong 1 thời điểm trên SS-1010R

• SS-1010R hỗ trợ 10 ngõ ra loa riêng biệt tương ứng với 10 ngõ vào

• Thiết bị này thường sử dụng trong hệ: FV-200 hoặc hoặc kết hợp với VM-3000, VX-3000

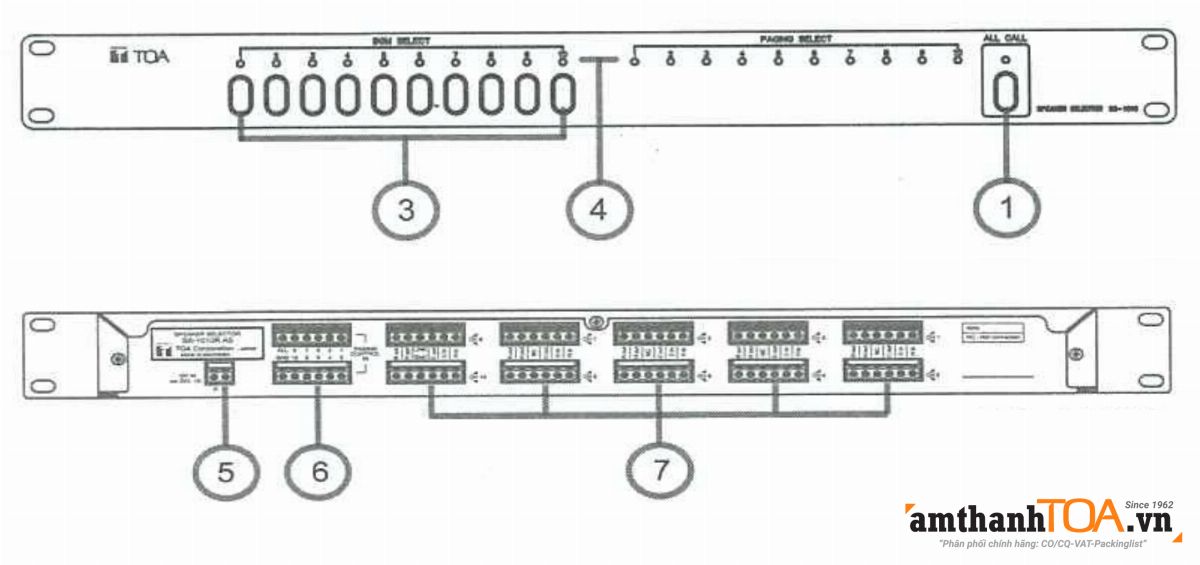

Các phím, cổng chức năng trên SS-1010R

Các chức năng chính

(01): Công tắc bật nguồn

(03): Nút ấn để chọn phát nhạc hoặc thông báo thủ công. Phím ghi 1-10, tương ứng CH1-CH10 phía sau (07)

(04): Đèn báo trạng thái thông báo - chỉ sáng khi có contact-input từ (06)

(05): Nguồn điện, 24V DC. Không đi kèm thiết bị

(06): Ngõ vào bật/tắt (06) tự động: 1-10 tương ứng với 10 ngõ ra ở (07), và ALL (bật toàn bộ), GND (chung đất)

(07): Ngõ ra CH1-CH10, bật/tắt thông qua nút số (03) hoặc chân điều khiển (06).

Lưu ý khi nối:

• Tại CH9 - có LINK-GND. Nếu chúng ta có nhiều hơn 1 bộ SS-1010R, cần nối các LINK với nhau, GND với nhau

• H In = Hot in, C In = Cold In: Đây là ngõ vào từ tăng âm

• H out = Hot out, C out = Cold out: Ngõ ra loa

• R out = Reference Out: ngõ ra nối chân R trong chiết áp 3 dây

Cách đấu nối, lắp đặt SS-1010R

Để kích hoạt ngõ ra của SS-1010R chúng ta có hai cách

• Kích hoạt thủ công: Ấn nút trước mặt - "BGM Select", khi đó âm thanh sẽ từ ngõ vào và đẩy ra ngõ ra của SS-1010R. Mỗi nút có ghi số, tương ứng với 1 ngõ ra

• Kích hoạt tự động: Thông qua các cáp kết nối dạng dry-contact phí sau. Khi có tín hiệu, cổng tương ứng sẽ mở. Nếu dùng với hệ FV-200 thì kết nối với FV-200RF-AS, nếu dùng VM-3000, VX-3000 thì nối contact-output từ ngõ ra của hệ vào các ngõ vào này.

• Nếu đang chọn phía nút "BGM Select", nếu có contact phía sau thì toàn các ngõ ra được chọn thông qua phím phía trước sẽ bị ngắt, chỉ ngõ ra bằng contact phía sau mới được mở. VD bạn đang ấn nút số 4, tương ứng với mở ngõ ra số 4, nhưng một lúc sao có contact-input số 3, khi đó ngõ ra số 4 sẽ ngắt (dù không liên quan) chỉ có âm thanh ra ở ngõ số 3

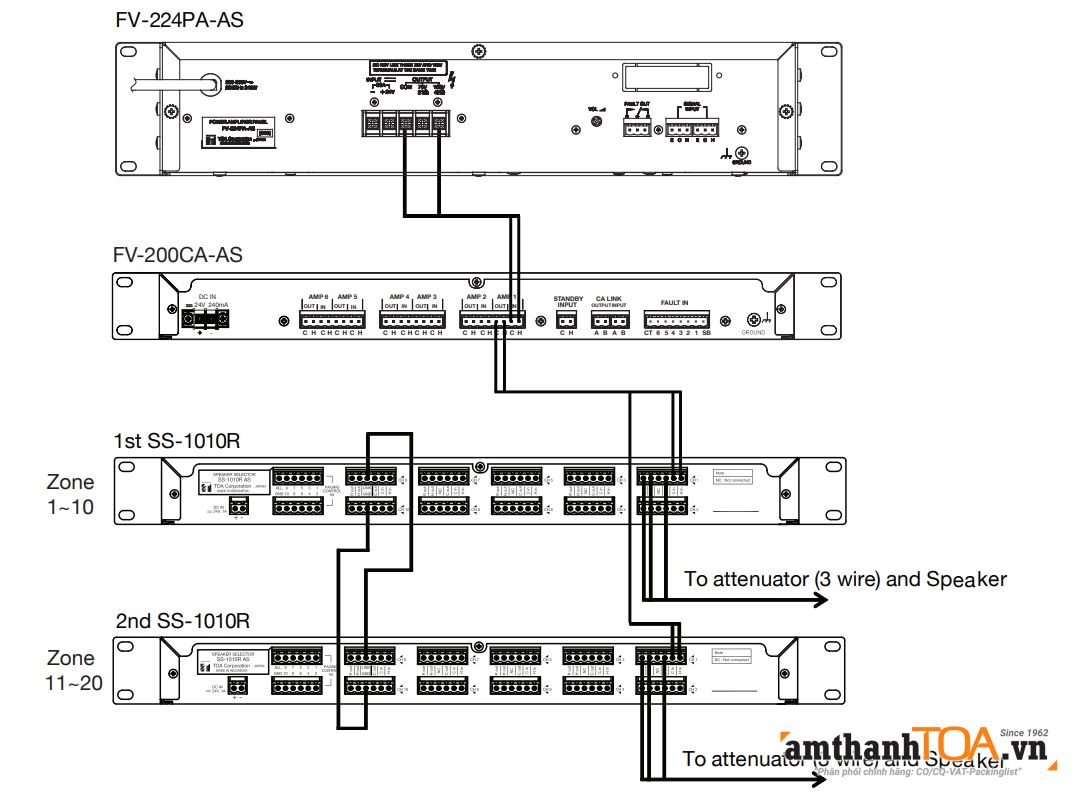

Sơ đồ tổng quan như sau:
