A-3224D-AS amply số Class D cơ bản của TOA với công suất 240W cho phép tương thích cả loa trở kháng cáo 100V/70V và loa trở kháng thấp 4Ω và để nối amply, chúng ta cần lưu ý

Các đặc điểm cần lưu ý khi lắp đặt amply TOA A-3224D-AS

• Công suất tối đa chỉ 240W. Không nối quá công suất có thể gây cháy loa hoặc amply không được bảo hành

• Amply không có mo-dun phát nhạc, do đó cần phát nhạc, vui lòng cắm dây 3.5mm - RCA vào máy tính hoặc điện thoại


• Hỗ trợ 01 ngõ vào Phantom để dùng Micro điện dung như EM-380-AS, EM-600, EM-700... nên nếu dùng nhiều hơn thì cần trang bị nguồn phantom ngoài (riêng EM-380-AS chỉ cần lắp PIN)

• Hỗ trợ thêm cổng RJ45 để nối trực tiếp với EC-380-AS thông qua cáp CAT5 STP (max:75m)


• Với các Micro điện động như: PM-600, DM-1100, DM-270, DM-1500... thì cắm tối đa 04 Micro. Riêng bộ thu Micro không dây WT-5810, WT-5805, WT-5800 có thể nối loop nên không cần quá nhiều cổng

• Có 02 ngõ ra: Trở kháng thấp 4Ω và trở kháng cao 100V - Chú ý cần phải chọn đúng loại trở kháng

Các phím, nút, cổng chức năng trên amply TOA A-3224D-AS

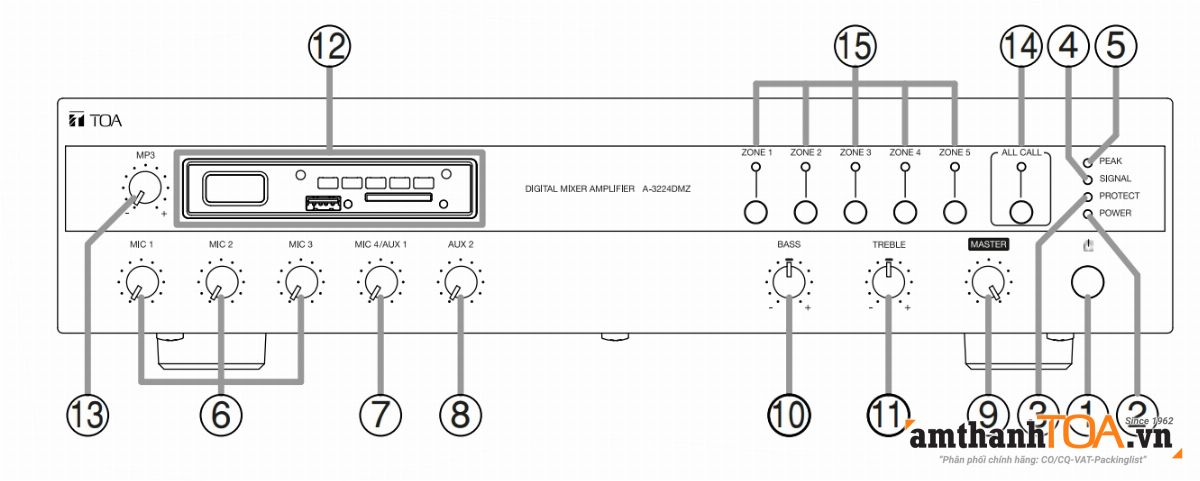

Mặt trước của amply TOA A-3224D-AS

• (1) - Công tắc nguồn: Nhấn để BẬT nguồn.Nhấn lần nữa để tắt nguồn.

• (2) - Đèn báo nguồn: Đèn xanh khi bật nguồn.

• (3) - Đèn báo chế độ bảo vệ: Đèn sáng khi chức năng bảo vệ được kích hoạt.

• (4) - Đèn báo tín hiệu: Đèn màu xanh lá cây cho biết có đầu ra tín hiệu.

• (5) - Chỉ báo đỉnh: Đèn đỏ báo hiệu tín hiệu đầu ra đạt đến,mức đỉnh, điều này cho thấy âm thanh bị méo. TRONG trường hợp như vậy, phải điều khiển âm lượng để giảm mức đầu ra.

• (6) - Điều khiển âm lượng cho MIC: Điều chỉnh mức âm lượng của micro. MIC1, MIC2, MIC3

• (7) - Điều khiển âm lượng cho MIC4/AUX 1: Điều chỉnh mức cho MIC 4/AUX 1 tùy theo mức nào được kích hoạt

• (8) - Điều khiển âm lượng cho AUX: Điều chỉnh mức AUX 2.

• (9) - Kiểm soát âm lượng chính: Điều chỉnh mức tín hiệu tổng thể, tương ứng với chỉnh âm lượng phát ra ở loa

• (10) - Kiểm soát âm trầm - BASS: Xoay từng núm theo chiều kim đồng hồ để tăng tần số âm trầm và ngược chiều kim đồng hồ để giảm tần số. Vị trí trung tâm tạo ra đặc tính phẳng.

• (11) - Kiểm soát âm bổng - TREBLE: Xoay từng núm theo chiều kim đồng hồ để tăng tần số âm bổng và ngược chiều kim đồng hồ để giảm tần số. Vị trí trung tâm tạo ra đặc tính phẳng.

• (12),(13)  - Không có trên amply A-3224D-AS

Mặt sau của amply TOA A-3224D-AS

• (17) - Đầu ra nối loa: Cổng kết nối loa, tuỳ vào dòng loa mà chọn trở khán ra (19) khác nhau. VD loa thông báo thì gạt chế độ 100V

• (18) - Nắp bảo vệ: Để tránh bị điện giật do điện áp cao từ cực đầu ra, hãy đậy nắp cực lại sau khi kết nối dây loa.

• (19) - Bộ chọn trở kháng ra loa: Lựa chọn 100 V để sử dụng loại kết nối loa có trở kháng cao,  hoặc 4 Ω cho ứng dụng trở kháng thấp. Việc chọn nhầm có thể gây cháy loa và không được bảo hành. Cài đặt sẵn tại nhà máy: 100 V

• (20)  - Không có trên amply A-3224D-AS

• (21) - Đầu vào MIC 1: –60 dB (1 mV), 600  Ω, cân bằng điện tử. Đối với loại micro phantom, cần gạt sang ON ở (28)

• (22) - MIC 1 Đầu vào cho Micro Chime EC-380-AS, sử dụng cáp CAT 5STP (max ~75m)

• (23) - MIC 2 - 4 Đầu Vào: –60 dB (1 mV), 600 Ω, cân bằng điện tử.

• (24) - Cổng đầu vào Aux 1 & Aux 2:  –20 dB, 10 kΩ, không cân bằng. Giắc cắm RCA đơn. Chấp nhận tín hiệu đầu ra của thiết bị bên ngoài.

• (25) - Ngõ ra Recording: 0 dB (1 V), 600 Ω, không cân bằng. Đưa toàn bộ tín hiệu đầu vào ra trước bộ điều khiển âm lượng chính.

• (26) -  Bộ chọn đầu vào

• (27) - Kiểm soát mức độ tắt tiếng: Điều chỉnh mức suy giảm từ 0 đến –30 dB. Cài đặt sẵn tại nhà máy: –30 dB (mức tắt tiếng tối đa).

• (28) -  Công tắc Phantom

• (29) - Công tắc chức năng:  Chọn sang trái để sử dụng kết nối cân bằng –60 dB 600 Ω đầu vào (giắc cắm điện thoại), hoặc chọn sang phải để sử dụng đầu vào micrô chuông (RJ45).

• (30) - Nối Mass: Kết nối với mặt đất để tránh bị điện giật.

• (31) - Dây nguồn AC: Kết nối với nguồn điện xoay chiều.

Để mua sản phẩm chính hãng với chính sách giá và bảo hành tốt nhất, vui lòng liên hệ chúng tôi theo số hotline: 090.331.0913 (Zalo).

Cách nối loa vào amply TOA A-3224D-AS

Nguyên tắc kết nối loa với amply A-3224D-AS

• Loa thông báo, có trở khảng cao (loại có biến áp): Loa nối song song, tổng công suất không qua 240W, có thể nối chung nhiều loại loa và nên dự phòng 10% công suất. VD SC-610M, SC-615M, SC-630M, TC-651M...

• Loa không có biến áp - loa trở kháng thấp  4-6-8-16Ω: Loa có thể nối song song, nối tiếp và trở kháng phải nhỏ hơn trở kháng ngõ ra của Amply và tổng công suất nhỏ hơn 240W. VD SC-610, SC-615, SC-630, SC-651...

• Phải chọn đúng trở kháng của loa, chọn nhầm có thể Tiếng Bé hoặc cháy loa.


Sơ đồ nối loa với amply A-3224D-AS

LƯU Ý KHI SỬ DỤNG TĂNG ÂM

• Trước khi bật: Vặn các núm volume “Master” về mức Nhỏ nhất -Tăng dần Volume Master về mức nghe hàng ngày. Nên đánh dấu trên bên cạnh núm điều chỉnh để dễ nhớ -Bật nguồn

• Trước khi tắt tăng âm: Vặn các núm volume “Master” về mức Nhỏ nhất -Tắt nguồn

• Trong khi tăng âm đang chạy: Nếu rút giắc cắm MIC hoặc cắm Laptop, Điện thoại đang kết nối với tăng âm: Yêu cầu vặn núm chỉnh âm lượng ngõ vào về mức nhỏ nhất trước khi rút -Nếu muốn cắm thêm MIC, hoặc kết nối laptop, điện thoại: Yêu cầu vặn núm chỉnh âm lượng ngõ vào về mức nhỏ nhất trước khi cắm, và sau khi cắm tăng dần âm lượng đến đủ nghe
